中科科正全自動配料系統簡要功能介紹和組成結構
發布日期：2022-05-23 來源：中科科正 瀏覽次數：882次
全自動配料系統是一個以稱重加料、配方控制、放料等計算機生產過程控制和數據管理為一體的綜合自動化系統。對于設計一套用于生產控制的自動化系統來說，自動配料系統必須達到具有穩定而可靠的運行、簡單而實用操作、以及優越的性價比，這些都是十分至關重要的。
自動配料系統由六大部分組成：
1.控制部分：上位機采用工業控制微機，通訊稱重模塊以及開關量輸入輸出模塊，以及手動——自動控制切換開關，手控按鈕和指示燈等均裝置在一體化的控制機柜中，方便操作。
2.軟件部分：根據配料控制系統的基本要求、用戶的實際需求結合量身定制。
3.稱重部分：采用高精度防爆型稱重模塊，結合稱重控制儀表制作。
4.執行部分：采用電磁閥控制氣動球閥的方式進行投、放料控制。
5.送料部分：采用氣動式隔膜泵負責送料。
6.管路部分：送料管路與電路配線管路

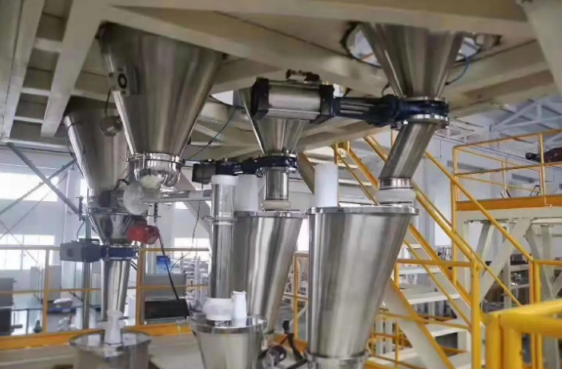

自稱重配料系統是用于專業生產對粉狀、散粒狀物料(如糧食、面粉、飼料、PVC粉體、PP顆粒等)進行連續輸送、精確計量、自動配料的稱重系統。系統由上位機-工業電腦、下位機-PLC可編程序控制器、粉體配料、液體配料、微量加料及控制系統等部分組成。它是以真空上料、加料螺桿定量加料，稱重料斗自動稱重配料，同時進行累加稱重的一種自動稱重系統。適合于物料的精確計量和生產過程中的自動配料作業。
稱重配料系統動作流程
1.四套稱重槽分別裝置了計量傳感器，并以BCD碼方式連接輸入到開關量輸入模塊，經計算變換成稱重槽的重量，去皮重后即為稱重槽的零位。本系統設計停機時對每套稱重槽進行人工檢零，可監視稱重槽的零位是否正常;在連續配料運行過程中進行自動檢零，可修正稱重槽的零位變動，確保計量精度。
2.操作者點擊配料運行過程開始后，PLC控制第一種原料加料的電磁閥開啟，該種原料徐徐加入稱重槽，計算機實時監測稱重槽下荷重傳感器傳送過來的荷重信號，與配方設定的目標值進行比較，當達到設定的配方目標值后PLC控制輸出被斷開，第一種原料加料電磁閥關閉，待穩定后測得稱重槽和已加入原料的總重，并以此值作為第二種原料加料前的零位。
3.緊接著開始第二種原料的加料過程，如此反復至第二、第三、……，直至第8種原料加料完畢。
4.加料過程結束并滿足預先設定的全部放料條件，放料過程開始。放料電磁閥之一開啟，混合料在重力作用下自然流入相應的攪拌罐。系統實時監測稱重槽下計量傳感器傳送過來的信號，當檢測到稱重槽總重量恢復到初始零位時，放料電磁閥關閉，放料過程結束。
5.操作者可預先設定每次放料開啟放料電磁閥的順序，以便按工藝要求把混合料放至指定的攪拌礶之中。
6.系統可記錄運行中的罐號，每一種原料的實際加料量，與配方設定目標值的偏差，加料起止時分和加料時間，以及放料起止時分和放料時間等運行數據。

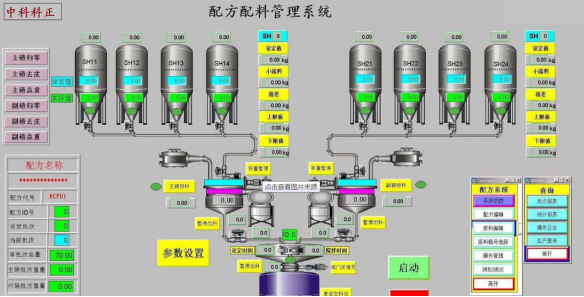

7.通過上位機應用程序，可查詢和打印系統運行的原始數據和統計報表。
新型失重式連續稱重配料系統
針對粒徑極小的物料在配料過程中對配比精確度的較高要求，以20世紀90年代初出現的失重式連續配料系統為基礎，自動配料系統通過檢測合成產品中物料的組分，并與設定的物料配比值進行比較，運用控制器改變其中某種物料流速的設定值而形成串級反饋構成一種以產品質量為中心的新型失重式連續稱重配料系統解決了超細粉體物料配料速度和精度的矛盾。
